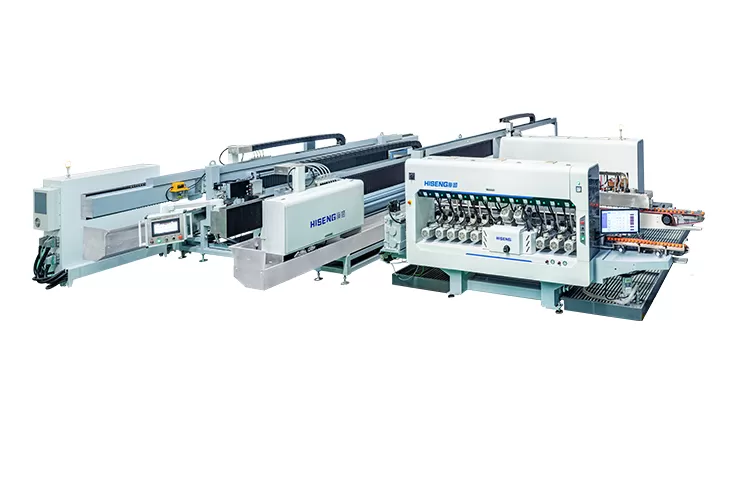

3. La combinación flexible con doble bordillo puede adaptarse a la fábrica de cualquier cliente.

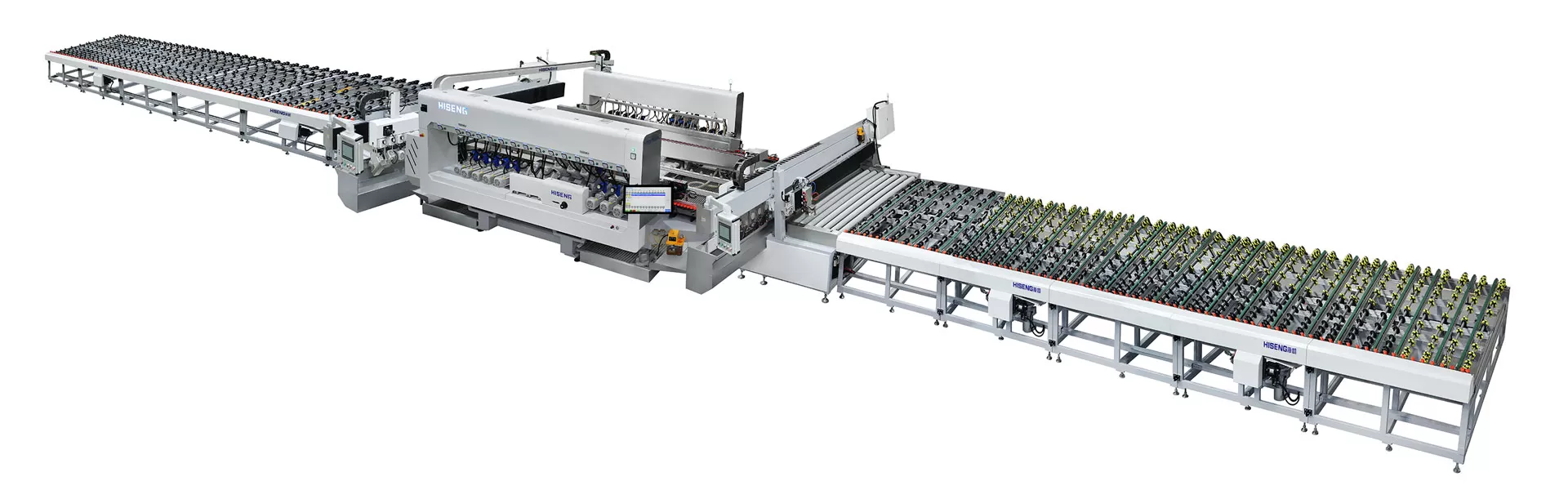

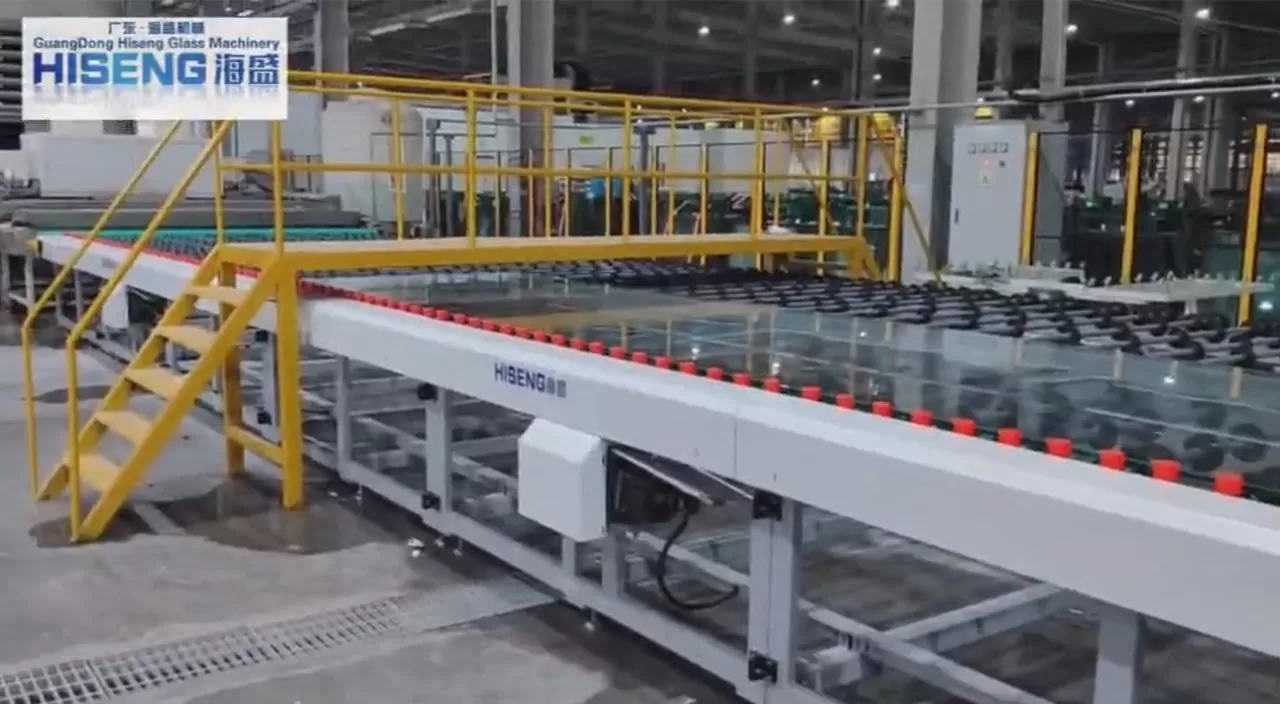

Doble Bordillo para moler el vidrio largo lados primero Jumbo Glass Bilateral Edger para moler el vidrio lados cortos.
Edgers de vidrio Jumbo Bilateral de doble borda a un lado.
La tabla puede aumentar cualquier tamaño para adaptarse al requisito de producción.
Vidrio Min tamaño: 600*900mm.

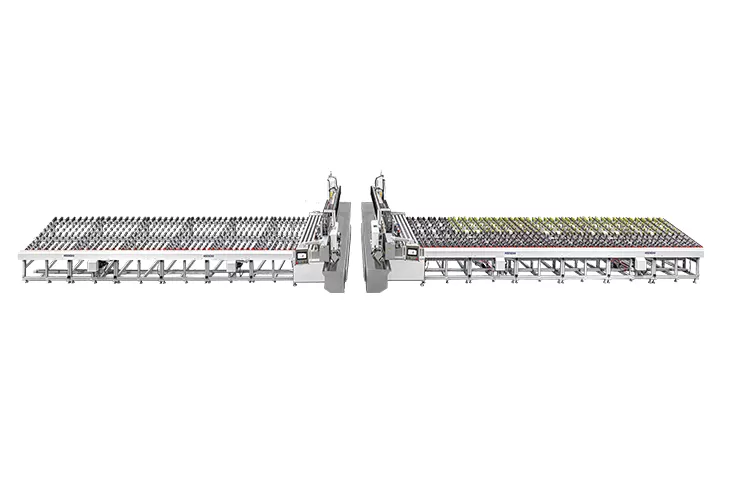

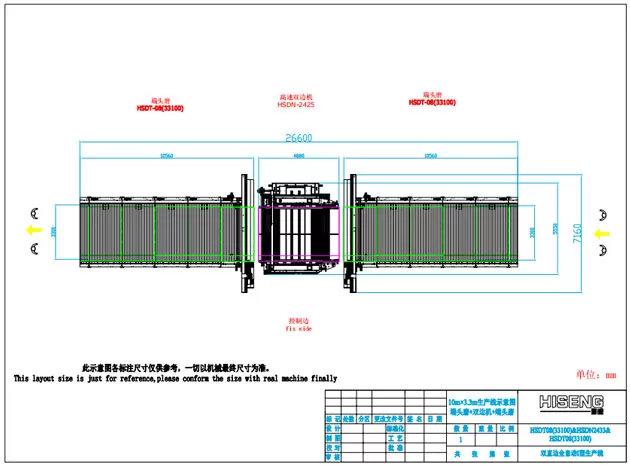

Jumbo Glass Bilateral Edger para moler uno de los lados cortos, el doble bordillo en el medio para moler el vidrio dos lados largos, Jumbo Glass Bilateral Edger para moler otro lado corto.

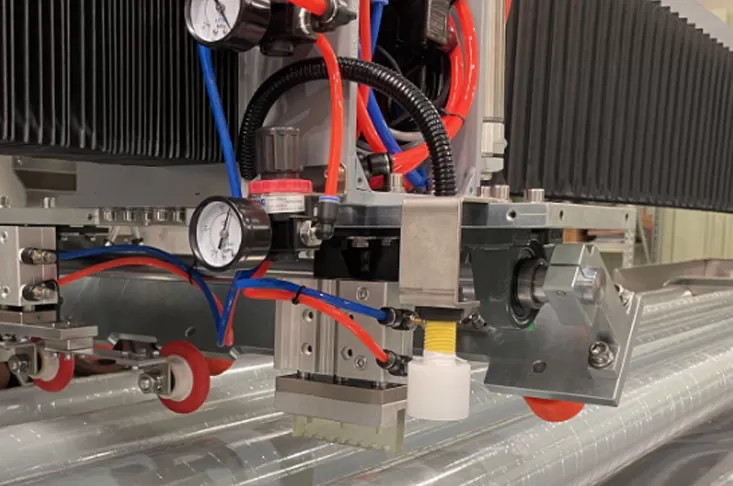

Medición automática del ancho y grosor del vidrio; Sensor para medir la anchura; Regla electrónica para medir el grosor.

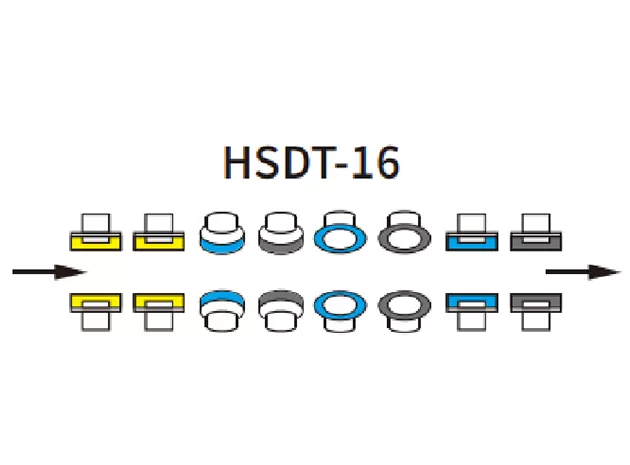

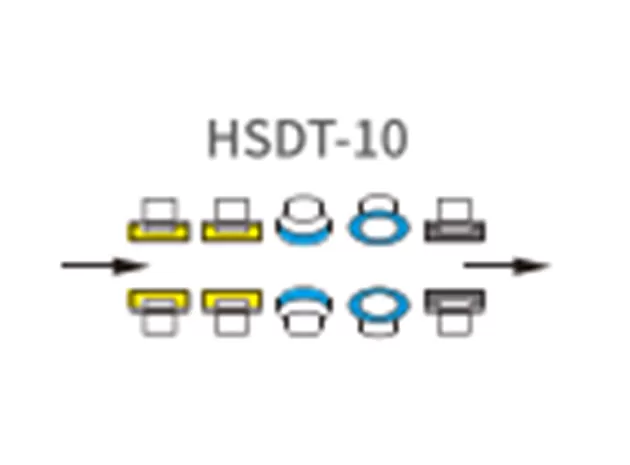

Rueda No. | Nombre | Especificación | RPM | KW |
1 | Rueda de diamante (segmento) | 100 #150x12x20x8 | 6000 | 4 |
2 | Rueda de diamante (segmento) | 120 #150x12x20x8 | 6000 | 4 |
3 | Rueda de resina (Segmento) | 240 # de 150x12x25x12 | 4200 | 2,2 |
4 | Rueda de resina (Segmento) | 240 # de 150x12x25x12 | 4200 | 2,2 |
5 | 10S60 | 150 | 2840 | 2,2 |
6 | 10S60 | 150 | 2840 | 2,2 |
7 | Rueda de resina (Segmento) | 240 # de 150x12x25x12 | 2840 | 2,2 |
8 | WEL800 | 150 | 2840 | 2,2 |

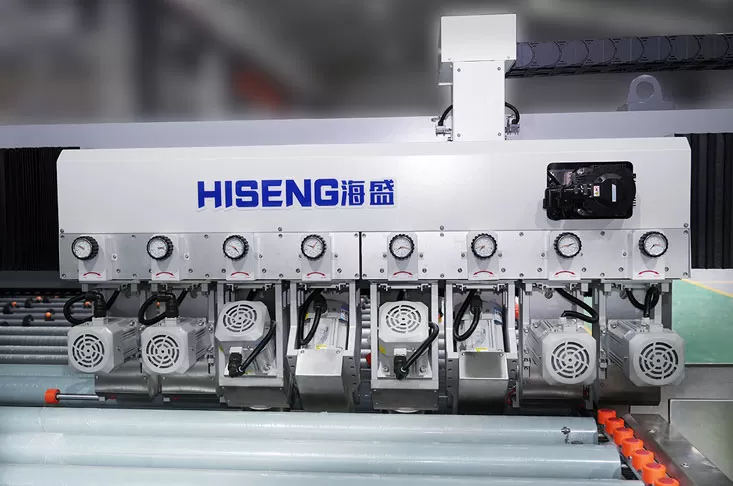

8 o 9 motores con pulido;
Todos los servomotores controlan la alimentación de las ruedas;
Fácil para mantaince.
| Nombre del parámetro | HSDT - 3310 Jumbo Vidrio Bilateral Edger | HSDT - 2510 Jumbo Vidrio Bilateral Edger |
| Espesor del vidrio | 3300 - 10000mm (longitud puede ser extendida) | 2500 - 10000mm |
| Grueso de vidrio | 3 - 25mm | 3 - 25mm |
| Velocidad de transmisión | 3 - 30 m/min | 3 - 30 m/min |
| Velocidad de cambio de tamaño | 30 m/min | 30 m/min |
| Tolerancia paralela de vidrio | ± 0,2mm | ± 0,2mm |
| Tolerancia diagonal de vidrio | ± 0,5mm | ± 0,5mm |
| Tolerancia del chaflán | / | / |
| Anchura del chaflán | ± 0,3mm | ± 0,3mm |
| Max rectificado en el borde plano | 3mm | 3mm |
| Aire requerido | 0,6-0.8mpa | 0,6-0.8mpa |
| Altura DE TRABAJO | 900 ± 20mm | 900 ± 20mm |
| Potencia total | 50KW | 50KW |
